1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva

1x4 CH Optical CCWDM Mux / Demux Module in Passive Optical Network

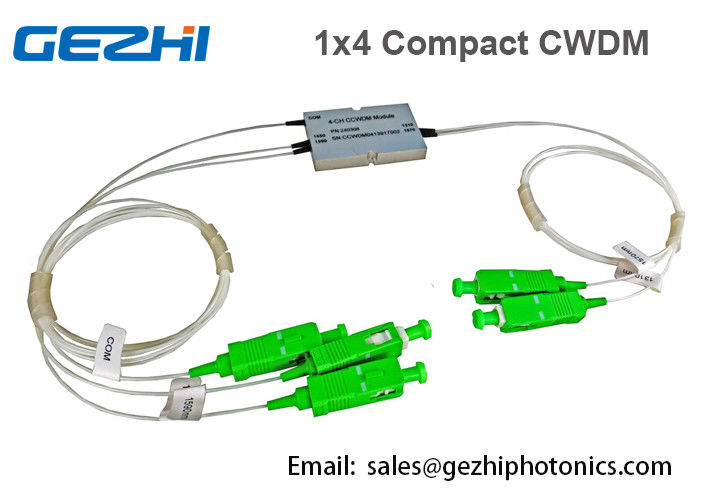

Grande immagine : 1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva

Dettagli:

Luogo di origine:	La Cina
Marca:	GEZHI or OEM
Certificazione:	CE/FCC/RoHS/TUV/UL
Numero di modello:	modulo di 1x4 CH CCWDM

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 per il modulo di 1x4 CH CCWDM
Prezzo:	Get Latest Price
Imballaggi particolari:	1pcs in una schiuma con la scatola di carta per il modulo di 1x4 CH CCWDM
Tempi di consegna:	giorni 2~7working
Capacità di alimentazione:	80000Channel al mese per il modulo di 1x4 CH CCWDM

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	modulo di 1x4 CH CCWDM	numero di canale:	4 canali
lunghezza d'onda:	1270~1610nm disponibile	Connettore:	LC/SC/FC/ST (PC o APC)
Tipo di fibra:	Semplice	Applicazione:	Reti di WDM
Evidenziare:	Coarse Wavelength Division Multiplexer , Modulo di CWDM

1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva

Fotonica CCWDMs di GEZHI. I multiplexor grezzi compatti di divisione di lunghezza d'onda, o CCWDMs, sono moduli ottici integrati che sono destinati per migliorare significativamente la prestazione ottica, mentre riducono i costi di produzione, in un pacchetto meno di 1/4 della dimensione dei moduli convenzionali di CWDM.

La nostra accuratezza e stabilità di lunghezza d'onda della caratteristica di CCWDMs alta, perdita di inserzione bassa, alto isolamento, perdita dipendente di polarizzazione bassa e un percorso ottico senza a resina epossidica. Le nostre configurazioni di Telcordia 1209/1221-qualified CCWDM sulla piattaforma brevettata del banco ottico delle fotoniche di GEZHI e sui noi credono che abbia la più piccola orma di tutto il CWDMs comparabile. Con un gioco di canale di 20 nanometro ed ampie caratteristiche passa-banda, tiene conto le applicazioni della rete delle Telecomunicazioni o di datacom con i laser non raffreddati a basso costo. Questi CCWDM Mux/Demuxes sono disponibili in quattro o otto canali ed includono un porto di espansione per 16 sistemi del canale.

Caratteristiche

Perdita di inserzione bassa
Alto isolamento del canale
Ampia banda di passaggio
Alte affidabilità e stabilità
L'epossidico libera sul percorso ottico

Applicazioni

Linea monitoraggio
Munication delle Telecomunicazioni
Applicazione cellulare
Amplificatore ottico della fibra
Rete di Access

Parametri:

Descrizione		Unità	Min	Tipico		Massimo.
Perdita facoltativa del canale		dB		0,8		1,0
Passi la larghezza di banda		nanometro	13
Planarità		dB		0,3		0,5
Isolamento a canale adiacente		dB	30	35
Isolamento non a canale adiacente		dB	40	45
Direzionalità		dB	55
PDL		dB				0,2
PMD		ps				0,2
Potere massimo		Mw	300
Passi la perdita di inserzione del canale	P	dB	0,8		1,0
	A		1,0		1,5
Incanali la lunghezza d'onda		nanometro	1471 1491 1511 1531 1551 1571 1591 1611 Può essere selezionato a richiesta o tutto il 4channel fra 1260-1625
Temperatura di funzionamento		°C	0 ~+70
Temperatura di stoccaggio		°C	-40 ~+85
Pacchetto		millimetro	44 (L) X28 (W) X6 (H)

CWDM confrontano CCWDM

Vale la pena di notare quello sebbene la tecnologia di CWDM non sia a lungo molto popolare, ma prima che la guarnizione sia stata richiesta di CWDM, gli sviluppatori hanno tecnologia «migliorata» per creare i multiplexor.

Contrariamente «alla vecchia» tecnologia precipitante a cascata collaudata del filtro da CWDM, multiplexor avanzati di CWDM manifatturieri da tecnologia planare.

Questa tecnologia comprende la creazione di una guida d'onda planare complessa, che è complementata dai filtri e dai collimatori di sottili pellicole. i dispositivi di multiplazione fatti facendo uso di questa tecnologia sono chiamati multiplexor di CCWDM (CompactCWDM).

1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva 0

Sopra l'immagine è una struttura interna dei multiplexor di CWDM. A sinistra - un classico in base alla fase del filtro dal multiplexor CWDM, destra - multiplexor di CCWDM.

I multiplexor di CCWDM sulla cima non erano in primo luogo popolare dovuto la loro dimensione - poco un più grande di una scatola di fiammiferi.
I fornitori di servizi Internet degli ingegneri sono accorti di così piccolo dispositivo, che, inoltre, era difficile da riparare in un quadro d'interconnessione standard.

1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva 1

Dimensioni impaginanti:

1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva 2

Informazioni di ordine:

CCWDM4+1-

Lunghezza d'onda

Grado

Tipo della treccia

Lunghezza

connettore

pacchetto

1471

1491

1611

fibra 0=bare

1=900um allentano il tubo

cavo di 2=2mm

cavo di 3=3mm

05=0.5m

10=1.0m

15=1.5m

0=none

1=FC/PC

2=FC/APC

3=SC/PC

4=SC/APC

5=LC

6=Others

0=Standard

1=Specia
