Modulo della fibra di SFP --- La vostra rete sognata!
Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Commutatori ottici | lunghezza d'onda: | 1260~1650nm |
---|---|---|---|
Canale: | 1x1 | controlli il tipo: | Chiusura o Non Chiudere |
Connettore: | LC/SC/FC/ST (PC o APC) | Applicazione: | Blocchetto di Manica |
Evidenziare: | Optical Switch Module,commutatore di fibra ottica |

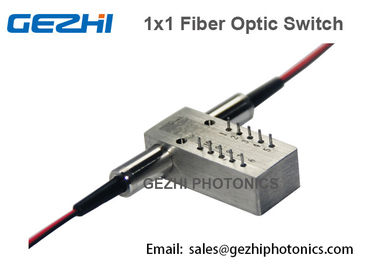

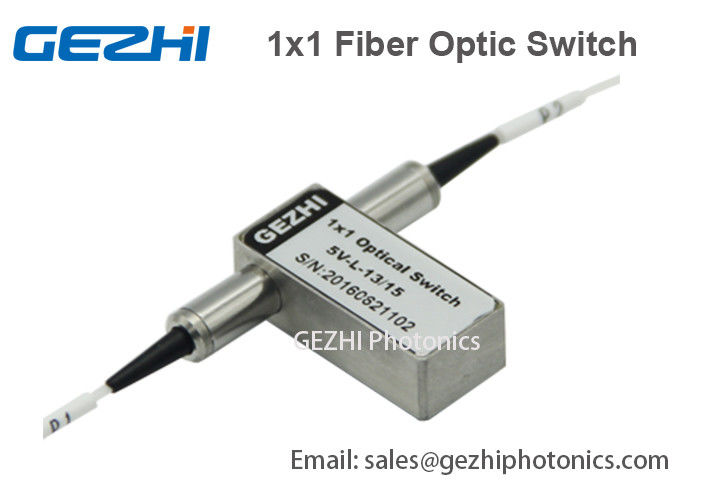

Il commutatore ottico di FOTONICA 1x1 di GEZHI è progettato per uso in reti di comunicazione e strumenti di fibra ottica di misura. Il commutatore consiste di due porti che selettivamente trasmette, riorienta, o blocca il potere ottico in una linea di trasmissione a fibra ottica.
Il commutatore ottico deve essere attivato per selezionare o cambiare fra due stati. Di conseguenza, consuma l'energia elettrica bassa per fare funzionare il commutatore ottico.
Caratteristiche
| Applicazioni
|
Specificazione
Parametri | GZ-1×1 | ||
Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
Perdita di inserzione | dB | Tipo: 0,5 massimo: 0,8 | Tipo: 0,5 massimo: 0,8 |
Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
Diafonia | dB | MM≥65 SM≥75 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Ripetibilità | dB | ≤±0.02 | |
Alimentazione elettrica | v | 3,0 o 5,0 | |
Vita | periodi | ≥107 | |
Commuti il tempo | spettrografia di massa | ≤8 | |
Potere della trasmissione | Mw | ≤500 | |
Temperatura di funzionamento | ℃ | -20~+70 | |
Temperatura di stoccaggio | ℃ | -40~+85 | |
Peso | g | 16 | |
Dimensione | millimetro | (L) 27.0× (W) 12.0× (H) 8,2 |
Perni
Tipo | Pin | Azionamento elettrico | Sensore di stato | ||||||
1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
Chiusura | P1-P2 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
Fine della luce | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
Non chiusura | P1-P2 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
Fine della luce | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto |
Itinerario ottico
Stato uno | Stato due |
|
Dimensione
Informazioni di ordine
Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
S=SM | 85=850nm | 3=3V | L=Latching | 5=50/125 | 25=250um | 1=1m | 0=None |
