Tipo di fibra ottica separatori planari di Blockness del separatore dello SpA 1*8 del circuito leggero

1*8 Optical Fiber PLC splitter Blockness type Planar Light Circuit splitters

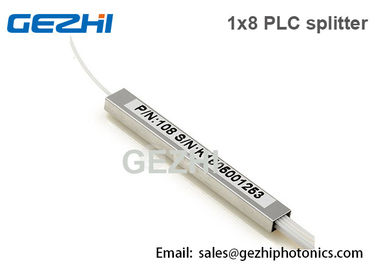

Grande immagine : Tipo di fibra ottica separatori planari di Blockness del separatore dello SpA 1*8 del circuito leggero

Dettagli:

Luogo di origine:	La Cina
Marca:	GEZHI or OEM
Certificazione:	CE/FCC/RoHS/TUV/UL
Numero di modello:	Separatore della fibra ottica GZ-1*8

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Get Latest Price for 1*8 Optical Fiber splitter
Imballaggi particolari:	2pcs in una schiuma con la scatola di carta per il separatore della fibra ottica 1*8
Tempi di consegna:	giorni 2~7working
Capacità di alimentazione:	80000pcs al mese per il separatore della fibra ottica 1*8

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Separatore della fibra ottica 1*8	lunghezza d'onda:	1260~1620nm
Tipo:	1X8	Pacchetto:	Tipo di Blocknes
Connettore:	PC/SC	Applicazione:	Fibra al punto (FTTX)
Evidenziare:	beam splitter a fibra ottica , sdoppiatore di fibra ottica

Tipo di fibra ottica separatori planari di Blockness del separatore 1*8 del circuito leggero

I separatori planari di (PLC) del circuito leggero di GEZHI sono dispositivi di ramificazione ottici completamente passivi che esibiscono il segnale uniforme che spacca per le reti ottiche più avanzate. Questi dispositivi planari della guida d'onda della silice sono imballati in piccoli alloggi di fattore forma per offrire la gestione compatta nei moduli di GEZHI e nei vassoi della giuntura. Pieghi insensibile, la fibra monomodale riduttrice del picco dell'acqua è usata per fornire la perdita di piegamento di minimo nelle applicazioni che richiedono il raggio stretto o il trattamento significativo dal tecnico.

Questi separatori dello SpA sono fabbricati e collaudati a GR-1209/1221 per fornire il rendimento elevato e l'affidabilità stati necessario nell'ambiente vegetale esterno. Le domande di separatori dello SpA includono tutte le architetture di rete di FTTH (GPON, BPON, EPON), la lan ottica passiva e CATV.

Caratteristiche del separatore dello SpA della fibra:
Buona uniformità del ♦ e perdita di inserzione bassa

Perdita bassa del dipendente di polarizzazione del ♦

Stabilità ambientale eccellente del ♦

Meccanico eccellente del ♦

Stabilità Telecordia GR-1221 e GR-1209 del ♦

Le componenti del ♦ con TLC-certificato, si conformano a YD1117-2001

Applicazioni del separatore dello SpA della fibra:
Fibra del ♦ al punto (FTTX)
Fibra del ♦ A (FTTH) domestico
Reti ottiche passive del ♦ (PON)
Reti locali del ♦ (LAN)
Televisione via cavo (CATV) del ♦
Attrezzatura di prova del ♦

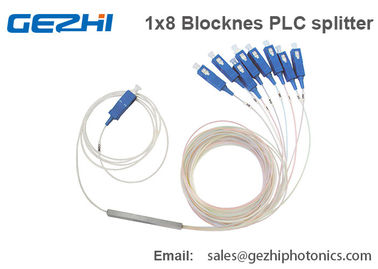

separatore dello SpA 1x8 con la specificazione di SC/PC

Parametri	1×2	1×4	1×8	1×16		1×32	1×64	1×128
Lunghezza d'onda di funzionamento (nanometro)	1260~1650
Tipo della fibra	G657A1 o cliente specificato
Perdita di inserzione (dB) (grado di P/S)	3.8/4.0	7.2/7.4	10.3/10.7	13.5/13.7		16.5/16.9	20.5/21.0	23.8/24.2
Uniformità di perdita (dB)	0,4	0,6	0,8	1,0		1,5	2,0	2,5
Perdita dipendente di polarizzazione (dB)	0,1	0,1	0,1	0,20		0,25	0,30	0,4
Attenuazione di riflessione (dB) (grado di P/S)	55/50	55/50	55/50	55/50		55/50	55/50	55/50
Direzionalità (dB)	55	55	55	55		55	55	55
Perdita dipendente di lunghezza d'onda (dB)	0,3	0,3	0,3	0,3		0,5	0,5	0,5
Stabilità di temperatura (- 40~85 ℃) (dB)	0,4	0,4	0,4	0,5		0,5	0,5	0,5
Temperatura di funzionamento (℃)	-40~80
Temperatura di stoccaggio (℃)	-40~85
Dimensione del dispositivo (millimetro)	40×4×4	40×4×4	40×4×4		50×7×4	50×7×4	60×12×4	N/A
Dimensione del modulo (millimetro)	100×80×10				120×80×18	141×115×18
Dimensione del Mini-modulo (millimetro)	60×4×4	60×7×4	60×7×4		60×12×4	80×20×6	100×40×6	N/A

separatore dello SpA 1x8 con le dimensioni del connettore di SC/PC

Tipo di fibra ottica separatori planari di Blockness del separatore dello SpA 1*8 del circuito leggero 0

Risultati dei test di Telcordia 1209 & 1221

Nome della prova	Circostanza	Durata
Invecchiamento di umidità di temperatura	RH di 85% e di 85°C	7 giorni
Vibrazione	10 - 55Hz, doppia ampiezza di 1.52mm, in tre asce	1 ora
Impatto componente	Verifichi l'impatto di 500g (≤ di massa 0.125kg), 1ms, mezzo impulso di seno	2 impatti
Prova di riciclaggio di temperatura	-40 - 70°C, tasso di rampa: 1°C /min, tempo di permanenza > 15min	10 cicli
Riciclaggio di umidità di temperatura	-40 - 85°C, fra 10°C e 23°C - RH di 85%, a 85°C - 20%RH, fra °C e 85°C - mantenga un cambiamento lineare in RH, sotto 10°C - RH incontrollato	14 giorni
Immersione dell'acqua	43 ± 2°C, ± 0,5 di pH 5,5	7 giorni
Prova di trazione laterale della fibra	un carico da 0,23 chilogrammi, angolo di 90°, 2 direzioni	5 secondi
Prova di trazione laterale della fibra	Un carico per fibra a una entrata, un carico da 0,45 chilogrammi da 1,5 chilogrammi per 8 uscite del nastro della fibra	5 secondi

Progettazione compatta, adatta ad installazione in scatola di distribuzione all'aperto della fibra

Il separatore blockless caratterizza la piccola dimensione, che è una scelta intermedia fra miniaturizzazione del volume e la protezione affidabile della fibra. È adatto ad installazione nella vostre progettazione e fabbricazione di sistema. Molti dei nostri clienti dell'OEM nel FTTH, FTTX, PON, GOPN ottengono i separatori blockless insieme alla scatola di distribuzione all'aperto della fibra di GEZHI 16. Contatto con l'applicazione completa di sales@gezhiphotonics.comfor.

Faccia per ordinare

SpA	Port Configutation	Imballi lo stile	Diametro della fibra (Ingresso/uscita)	Connettore (Ingresso/uscita)	Lunghezza della treccia
Separatore di PLC=PLC	102=1×2	Tubo di ST=Steel, fibra nuda	25=250μm	NO=None	15=1.5m
	104=1×4	Modulo di MM=Mini	90=900μm	SCA=SC/APC	20=2.0m
	108=1×8	Uscita di FO=With	20=2.0mm	SCU=SC/UPC	30=3.0m
	116=1×16	Contenitore di ABS di ABS=Pigtailed	30=3.0mm	LCA=LC/APC	XX=Customized
	132=1×32	Tipo del plugin di MP=Mini		LCU=LC/UPC
	164=1×64	LGX=Standard LGX		FCA=FC/APC
	202=2×2	TR=Mounted su un vassoio della giuntura della fibra		FCU=FC/UPC
	204=2×4	1U=1U 19" telaio del supporto di scaffale		STA=ST/APC
	208=2×8			STU=ST/UPC
	216=2×16			X=Customized
	232=2×32
	264=2×64

Note per sopra:

1. Quando lo stile del pacchetto è st, il diametro della fibra potrebbe essere soltanto 25=250um, connettore potrebbe essere soltanto NO=none.
2. Quando lo stile del pacchetto è millimetro & le FO, il diametro della fibra potrebbe essere soltanto 900um.
3. Quando lo stile del pacchetto è ab, il diametro della fibra potrebbe essere 90=900um, 20=2.0mm, 30=3.00mm per facoltativo.
4. Quando lo stile del pacchetto è mp, LGX, TR e 1U, «il diametro della fibra per ingresso/uscita» & «la lunghezza della treccia» potrebbe essere omesso, poichè il prodotto specifico sarebbe stato fatto secondo la sua configurazione.
