Modulo della fibra di SFP --- La vostra rete sognata!
Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | 1x8 compatto CWDM | numero di canale: | canale 8 |
---|---|---|---|
lunghezza d'onda: | 1471~1611nm | Connettore: | LC/SC/FC/ST (PC o APC) |
Tipo di fibra: | Semplice | Applicazione: | UOMO (Metropolitan Area Network) |
Evidenziare: | Modulo di CWDM,CWDM Multiplexer |

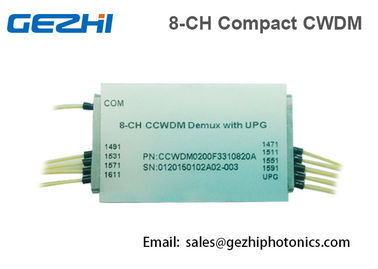

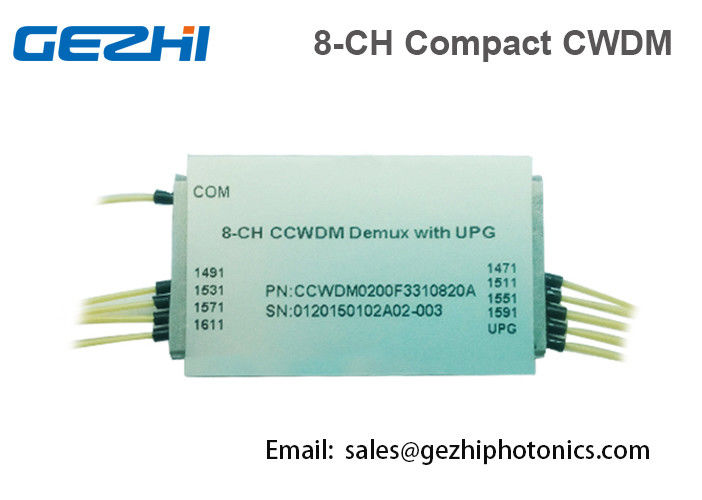

Il modulo 1x8 della fibra CCWDM incanala la mini dimensione del multiplexor ottico
Il multiplexor grezzo compatto (CCWDM) di divisione di lunghezza d'onda sta ampliando la larghezza di banda le reti di comunicazioni Access/della metropolitana. Il CCWDM delle fotoniche di GEZHI è basato sulla tecnologia e sul metallo del filtrante del film sottile che legano il micro imballaggio ottico. Alta qualità CCWDM di GEZHI Photonics'provides con la larghezza di banda piana del canale, la configurazione flessibile del canale, la perdita di inserzione bassa e l'alto isolamento. È destinata per migliorare facilmente la capacità mentre il sistema si sviluppa. Tutti i prodotti di Fooxtek sono senza a resina epossidica nel percorso ottico.
Caratteristiche
Applicazione
Parametri:
Parametro | Valore | |||||||
Numero di Manica | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
Lunghezza d'onda centrale (nanometro) | 1270,1290… 1610 o 1271,1291… 1611 | |||||||
Banda di passaggio (nanometro) | Manica | Min. | +/--6,5 | |||||
Porta di aggiornamento |
Min. | - | 1310+/-50 | 1260~1457 | ||||
Isolamento (dB) |
Mux |
A canale adiacente |
Min. | 30 | ||||
Non a canale adiacente |
Min. | 40 | ||||||
Porta di aggiornamento |
Min. | 15 | ||||||
Demux |
A canale adiacente |
Min. | 30 | |||||
Non a canale adiacente |
Min. | 40 | ||||||
Porta di aggiornamento |
Min. | 15 | ||||||
Perdita di inserzione (dB) |
Manica | Massimo. | 1,0 | 1,5 | 1,6 | 1,8 | ||
Aggiornamento Porto |
Massimo. | - | 1,2 | |||||
Ondulazione nella banda di passaggio (dB) | Massimo. | 0,3 | ||||||
Direzionalità (dB) | Min. | 50 | ||||||
Perdita di dipendenza di polarizzazione (dB) |
Massimo. | 0,15 | ||||||
Dispersione di modo di polarizzazione (GD) ps |
Massimo. | 0,1 | ||||||
Attenuazione di riflessione (dB) | Min. | 45 | ||||||
Tipo della fibra |
SMF-28 venente con il tubo sciolto di 900mm |
|||||||
Lunghezza della fibra (m) | 1.0+/-0.1 | |||||||
Trattamento di potere (Mw) | Massimo. | 500 | ||||||
Impiegati di funzionamento. (°C) | -10~+70 | |||||||
Impiegati di stoccaggio. (°C) | -40~+85 | |||||||
Dimensioni del pacchetto (millimetri) | L44xW28xH26 |
Nota:
1. Tutte le specifiche comprendono l'effetto della temperatura di funzionamento e tutti gli stati di polarizzazione.
2. I valori forniti di rimandi senza connettori e perdite di inserzione per un connettore-paio sono 0.20dB (tipici) e 0.30dB (massimi).
3. La lunghezza della fibra include lo stivale di gomma ed esclude il connettore.
L'IL tipico oltre -40 a 85C di 8ch CCWDM
Dimensioni impaginanti:
Applicazione di CCWDM su FTTA
Informazioni di ordine:
CCWDM8- | X | X | XX | X | X | |
Lunghezza d'onda | Grado | Tipo della treccia | Lunghezza | connettore | pacchetto | |
1471 1491 1611 |
P A |
fibra 0=bare 1=900um allentano il tubo cavo di 2=2mm cavo di 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
