Non chiusura meccanica monomodale del commutatore ottico 2x4 del commutatore a fibre ottiche doppio 1x2

Dual 1x2 Fiberoptic Switch Singlemode Mechanical 2x4 Optical Switch Non-Latching

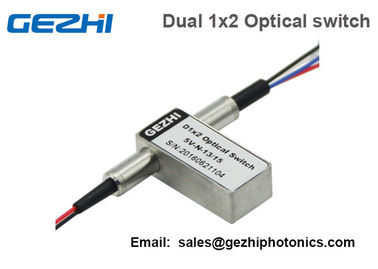

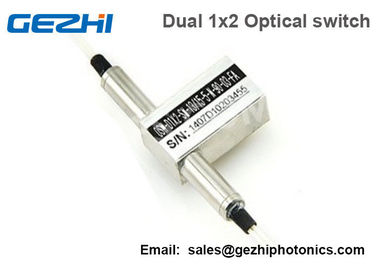

Grande immagine : Non chiusura meccanica monomodale del commutatore ottico 2x4 del commutatore a fibre ottiche doppio 1x2

Dettagli:

Luogo di origine:	La Cina
Marca:	GEZHI or OEM
Certificazione:	CE/FCC/RoHS/TUV/UL
Numero di modello:	Commutatore ottico GZ-D1x2

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Get Latest Price
Imballaggi particolari:	2pcs in una schiuma con la scatola di carta
Tempi di consegna:	giorni 2~7working
Capacità di alimentazione:	60000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Commutatore ottico D1x2	Lunghezza d'onda:	1310/1550nm
Manica:	2x2	Controlli il tipo:	Chiusura o Non chiudere
Connettore:	LC/SC/FC/ST (PC o APC)	Applicazione:	Commutazione della rete
Evidenziare:	switch in fibra ottica , commutatore di fibra ottica

Non chiusura meccanica monomodale del commutatore ottico 2x4 del commutatore a fibre ottiche doppio 1x2

Il commutatore a fibra ottica bidirezionale Opto-meccanico di GEZHI D1x2 collega i canali ottici riorientando 2 segnali ottici ricevuti in 4 fibre dell'uscita.

Offerte di fotonica di GEZHI la maggior parte dei commutatori a fibra ottica Opto-meccanici accessibili di rendimento elevato. I nostri commutatori a fibra ottica meccanici sono collaudati in-house prima della spedizione per garantire che arriveranno nella condizione perfetta di lavoro e fisica. Attualmente le configurazioni comprende le configurazioni doppie doppie di 1x1, di 1x2, di 1x4, di 1x8, di 2x2, di 2x2A, di 2x2B e di 2x2BA come pure di 2x2 e di esclusione 2x2 per il singolo modo o le fibre miste. Per ulteriori informazioni sui commutatori a fibra ottica Opto-meccanici, prego e-email sales@gezhiphotonics.com.

Caratteristiche

Perdita di inserzione bassa
Lunghezza d'onda ampia
Diafonia bassa
Alta stabilità, alta affidabilità
senza a resina epossidica sul percorso ottico
Chiusura e Non chiudere

Applicazioni

Metropolitan Area Network
R & S in laboratorio
Monitor di sistema
OADM configurabile
Prova componente
Sensore della fibra

Specifiche

Parametri	Misto	Monomodale	Unità
Lunghezza d'onda	650 ~ 1310	1260 ~ 1670	nanometro
Lunghezza d'onda di prova	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	nanometro
Perdita di inserzione	Tipo: 0,6, massimo: 1,0	Tipo: 0,5, massimo: 0,8	dB
Attenuazione di riflessione	≥ 30	≥ 50	dB
Diafonia	≥ 35	≥ 55	dB
PDL	≤ 0,05		dB
WDL	≤ 0,25		dB
TDL	≤ 0,25		dB
Ripetibilità	≤ ±0.02		dB
Alimentazione elettrica	3,0 o 5,0		v
Vita	≥ 107		Ciclo
Tempo del commutatore	≤ 8		spettrografia di massa
Potere della trasmissione	≤ 500		Mw
Temperatura di operazione	-40 ~ +85		℃
Temperatura di stoccaggio	-40 ~ +85		℃
Peso	16		g
Dimensione	(L) 27,0 la personalizzazione 12,6 del × del × (W) (H) 8,0 (± 0.2mm) è disponibile.		millimetro

Nota:
1. Tutti i parametri sono per il dispositivo senza connettori.
le specifiche 2.Special possono essere personalizzate secondo i requisiti di cliente.

Itinerario ottico

Dimensioni meccaniche (unità: millimetro)

Requisiti moventi elettrici

Percorso ottico		Azionamento elettrico				Stato del sensore
D1×2		1	5	6	10	3-4,7-8	2-3,8-9
Chiusura	P1---P2,1-2	N/A	N/A	Terra	+5V	APERTO	FINE
Chiusura	P1---P3,1-3	+5V	Terra	N/A	N/A	FINE	APERTO
Chiusura non	P1---P2,1-2	N/A	N/A	N/A	N/A	APERTO	FINE
Chiusura non	P1---P3,1-3	+5V	N/A	N/A	Terra	FINE	APERTO

Diagramma funzionale

Specificazione	Tensione	Corrente	Resistenza
chiudere 5V	4.5~5.5	36~44mA	125Ω
Non chiudere 5V	4.5~5.5	26~32mA	175Ω
chiudere 3V	2.7~3.3	54~66mA	50Ω
Non chiudere 3V	2.7~3.3	39~47mA	70Ω

Informazioni di ordine: FSW-D1x2-A-B-C-D-E-F-G

Informazioni di ordine

Modo	Lunghezza d'onda	Tipo di tensione	Modello di controllo	Tipo della fibra	Diametro della fibra	Lunghezza della fibra	Connettore
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Chiusura di N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

Più informazioni soddisfanno contattano con la fotonica di GEZHI a sales@gezhiphotonics.com
