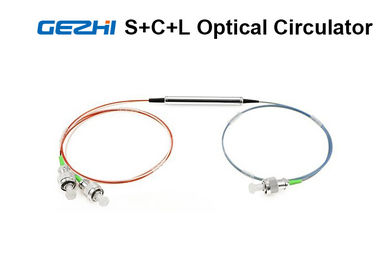

Polarizzazione della circolatore S+C+L 1460-1625 nanometro del porto dell'amplificatore 3 della fibra insensibile

La circolatore ottica della banda del Tre-porto 1x2 S+C+L delle fotoniche di GEZHI permette che la luce viaggi in soltanto una direzione. Un segnale che entra al porto 1 uscirà il porto 2 con perdita minima, mentre un porto entrante 2 del segnale uscirà il porto 3 con perdita minima. Il porto entrante leggero 2 avverte un gran numero di perdita a porto 1 e le esperienze entranti del porto 3 della luce un gran numero di perdita nei porti 2 e circolatori ottiche 1. sono dispositivi non reciproci. Ciò significa che alcuni cambiamenti nelle proprietà della luce causata passando tramite il dispositivo non sono invertiti viaggiando nella direzione opposta.

La circolatore ottica della banda di fotonica 3port S+C+L di GEZHI è ampiamente usata nei sistemi di comunicazione avanzati e nei sistemi fibra-ottici del sensore.

Caratteristiche:

• Riflessione lombo-sacrale
• Alto rapporto di estinzione
• Perdita di inserzione bassa
• Alta attenuazione di riflessione

Applicazione

• Multiplazione di Aggiungere-Goccia
• Sistema di DWDM
• Sensore di AmplifierFiber della fibra
• Dispositivi cromatici della compensazione della dispersione
• Grata di Bragg della fibra

Specifiche

Le specifiche possono cambiare senza preavviso.

Sopra la specificazione sia per il dispositivo senza connettore.

Diagramma circolatore di applicazione della banda di S+C+L

Come l'immagine mostra: I canali dell'input DWDM sono accoppiati in porto 1 del dispositivo con un dispositivo di FBG collegato a porto 2. La singola lunghezza d'onda riflessa dal FBG poi registra di nuovo la circolatore in porto 2 ed è diretta di conseguenza a porto 3. I segnali restanti attraversano il FBG ed escono sulla fibra superiore.

Circolatore usata per cadere un canale ottico da un sistema di DWDM facendo uso di una grata di Bragg della fibra.

Come l'immagine mostra: Una circolatore è situata ad entrambe l'estremità della fibra. Ogni circolatore funziona per aggiungere un segnale in una direzione mentre rimuove il segnale nell'altra. Vedi l'esempio a sinistra.

La circolatore può essere usata per inviare i segnali ottici attraverso una singola fibra in due direzioni.

Dimensioni
