Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Fibre ottiche DWDM | Connettore: | LC/UPC |
---|---|---|---|
Cavo: | 2.0mm | Lunghezza: | 1.0meter |
Porto: | 1x16 | Wavelenth: | C21~C36 |
Evidenziare: | ricetrasmettitore di fibra ottica dello sfp,moduli del ricetrasmettitore dello sfp |

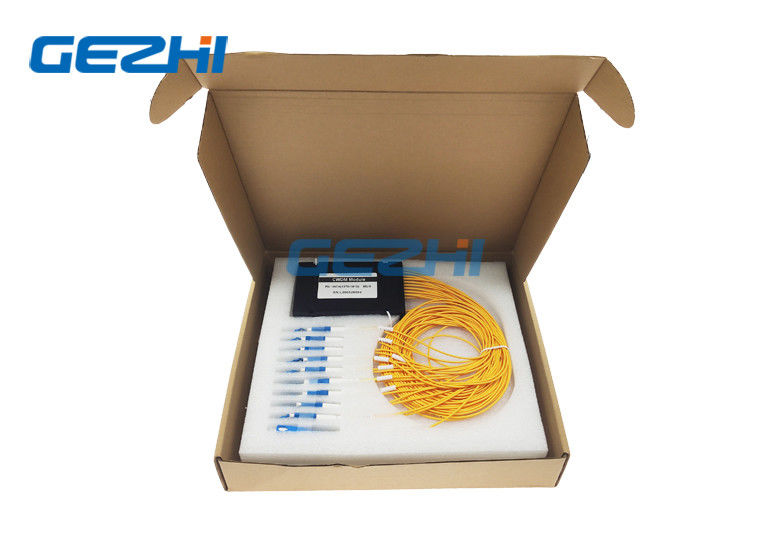

16 modulo di fibre ottiche DWDM di Manica
I moduli di DWDM si combinano o le lunghezze d'onda particolari di spaccatura in una singola fibra e sono idea per la telecomunicazione e rete. Gioco standard 0.8nm/1.6nm del ITU di uso di tecnologia di DWDM fra le lunghezze d'onda, da 1529.55nm a 1560.61nm.
Il modulo di DWDM utilizza il rivestimento di sottili pellicole e la tecnologia del pacchetto dell'ottica del micro, sono disponibili in due configurazioni principali: I moduli del multiplexor/demoltiplicatore di DWDM (Mux/Demux) e DWDM moduli multiplexor di goccia/aggiungono (OADM).
Caratteristiche |
Applicazioni |
|
|
16 specificazione del modulo di fibre ottiche DWDM di Manica
Oggetto | Parametro | |||
Lunghezza d'onda concentrare (nanometro) | ITUGrid | |||
Caratteristiche di prodotto | Mux o Demux o Mux&Demux | |||
Passo di Manica (nanometro) | 100G | 200G | ||
Passband di Manica (@ larghezza di banda di -0.5db (nanometro) | >0,3 | >0,5 | ||
Numero dei canali (ch) | 4 | 8 | 16 | |
Perdita di inserzione (dB) | ≤1.8 | ≤2.5 | ≤4.5 | |
Planarità di Manica (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |
Isolamento (dB) adiacente | >30 | >30 | >30 | |
Isolamento (dB) non adiacente | >45 | >45 | >45 | |
perdita Polarizzazione-dipendente (dB) | <0> | |||
Dispersione di modo di polarizzazione (PS) | <0> | |||
Direzionalità (dB) | >50 | |||
Attenuazione di riflessione (dB) | >45 | |||
Tipo del connettore | LC/UPC o il cliente ha specificato | |||
Potere massimo (Mw) | 500 | |||
Temperatura di lavoro (℃) | -20~75 | |||
Temperatura di stoccaggio (℃) | -40~85 | |||
Tipo del pacchetto (millimetri) | Contenitore di ABS, cassetta di LGX, scaffale o su misura | |||
Dimensione del pacchetto (millimetri) | LGX: 201x256x44 o 155x100x29 | |||
Scatola: 100x80x10 o 120x80x18 o 141x120x28 | ||||
Scaffale: 1U: 484x260x44 o 2U: 482x260x88 |
I canali elencano: Sulla griglia del ITU in C-banda
Manica | (Gigahertz) | Lunghezza d'onda (nanometro) | Manica | (Gigahertz) | Lunghezza d'onda (nanometro) |
C21 | 192100 | 1560,61 | C41 | 194100 | 1544,53 |
C22 | 192200 | 1559,79 | C42 | 194200 | 1543,73 |
C23 | 192300 | 1558,98 | C43 | 194300 | 1542,94 |
C24 | 192400 | 1558,17 | C44 | 194400 | 1542,14 |
C25 | 192500 | 1557,36 | C45 | 194500 | 1541,35 |
C26 | 192600 | 1556,55 | C46 | 194600 | 1540,56 |
C27 | 192700 | 1555,75 | C47 | 194700 | 1539,77 |
C28 | 192800 | 1554,94 | C48 | 194800 | 1538,98 |
C29 | 192900 | 1554,13 | C49 | 194900 | 1538,19 |
C30 | 193000 | 1553,33 | C50 | 195000 | 1537,40 |
C31 | 193100 | 1552,52 | C51 | 195100 | 1536,61 |
C32 | 193200 | 1551,72 | C52 | 195200 | 1535,82 |
C33 | 193300 | 1550,92 | C53 | 195300 | 1535,04 |
C34 | 193400 | 1550,12 | C54 | 195400 | 1534,25 |
C35 | 193500 | 1549,32 | C55 | 195500 | 1533,47 |
C36 | 193600 | 1548,51 | C56 | 195600 | 1532,68 |
C37 | 193700 | 1547,72 | C57 | 195700 | 1531,90 |
C38 | 193800 | 1546,92 | C58 | 195800 | 1531,12 |
C39 | 193900 | 1546,12 | C59 | 195900 | 1530,33 |
C40 | 194000 | 1545,32 | C60 | 196000 | 1529,55 |
C61 | 196100 | 1528,77 |
16 informazioni di ordinazione del modulo di fibre ottiche DWDM di Manica
Gioco di Manica | Configurazione | No. dei canali | Tipo della fibra | Lunghezza della fibra | Connettore | Imballaggio |
1=100GHz 2=200GHz |
M=Mux D=Demux MD=Mux+Demux X= ha personalizzato |
04=4Channel 08=8Channel …… 16=16Channel 18=18Channel X= ha personalizzato |
0=250um 1=900um 2=2.0mm 3=3.0mm X= ha personalizzato |
0=0.5m 1=1m 2=1.5m 3=2m X= ha personalizzato |
0=None SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC LP=LC/UPC LA=LC/APC X= ha personalizzato
|
Scatola di A=ABS Scatola di L=LGX » Supporto di scaffale R1=1U19 X= ha personalizzato |
